Logó átalakítása síkbeliből térbelivé

Az alany a Kasza testvérek nagy sikerű fogyókúrás termékcsaládja, a Challenge volt.

A Challenge termékek ikonikus háromszög logói eredetileg grafikus által kerültek megtervezésre. A kiindulási ábrák fény-árnyék dinamikája is sejtetett valamilyen térbeli kiter-jedést, de szándékosan homályos és futurisztikus volt. Ezt figyelembe véve készültek a 3D formák a 2D grafikákból. A cél azt volt, hogy kézzelfoghatóvá tegyük a logókat, ezáltal bevihes-sük egy reklámfilmbe, amelyben Tibi a tárgyak mellett megjelenhet.

Többszöri egyeztetés után a tervezés végül 6 órát vett igénybe. Igazi kihívás volt, hogy nagy felbontású, sima felületű nyomtatányt hozzunk létre viszonylag kis méretben. Ez mesterforma-ként szolgált a végleges tárgyakhoz, amelyek a formalevétel után áttetsző műgyantából készültek el, az eredeti grafikának megfelelő színekben.

Köszönöm az izgalmas meg-bízást a Manker Beautynak.

3d nyomtatás a gépiparban
3d alkatrész nyomtatás

eredeti grafika

3d alkatrész nyomtatás

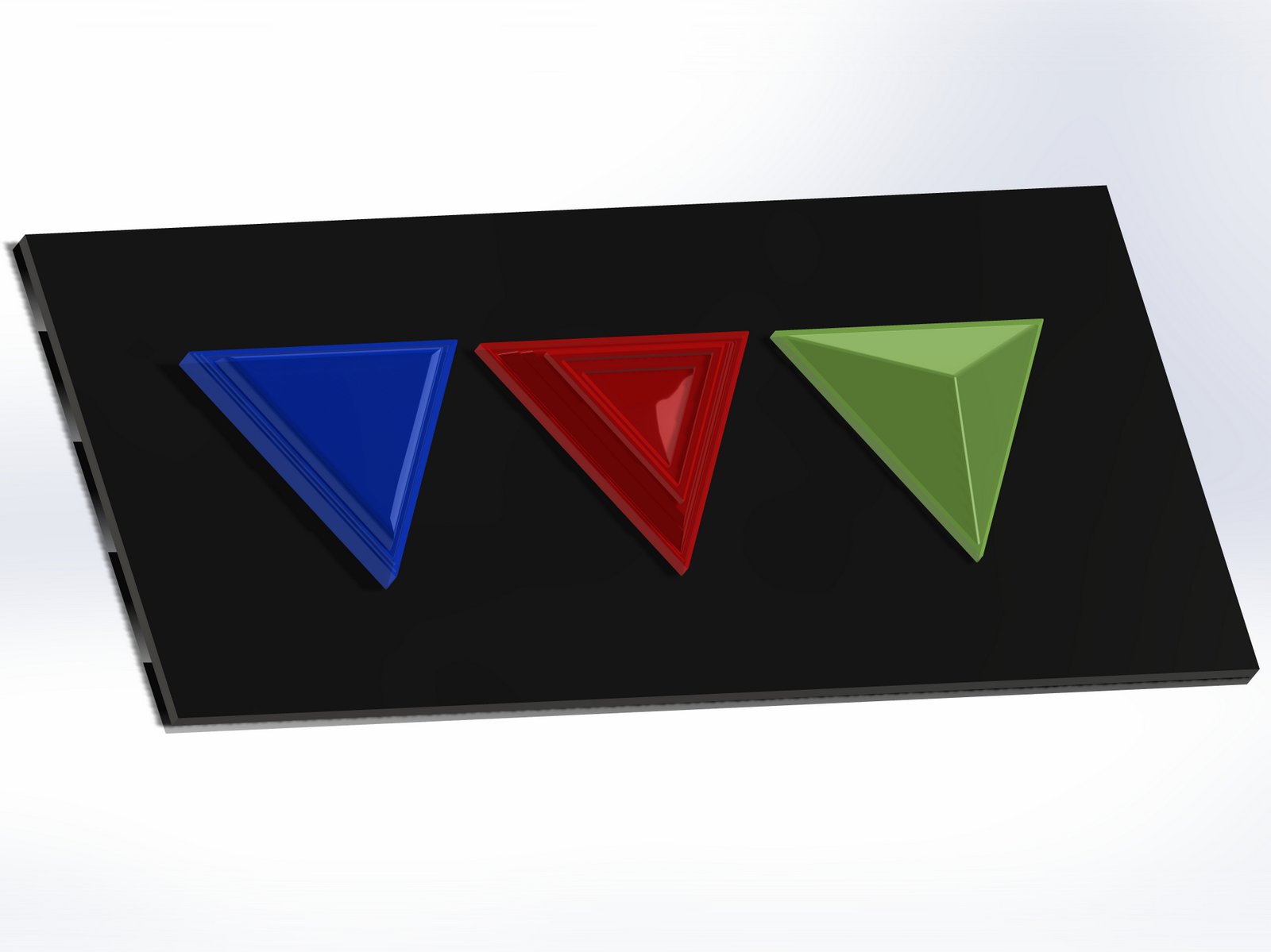

3D modellek

3d alkatrész nyomtatás

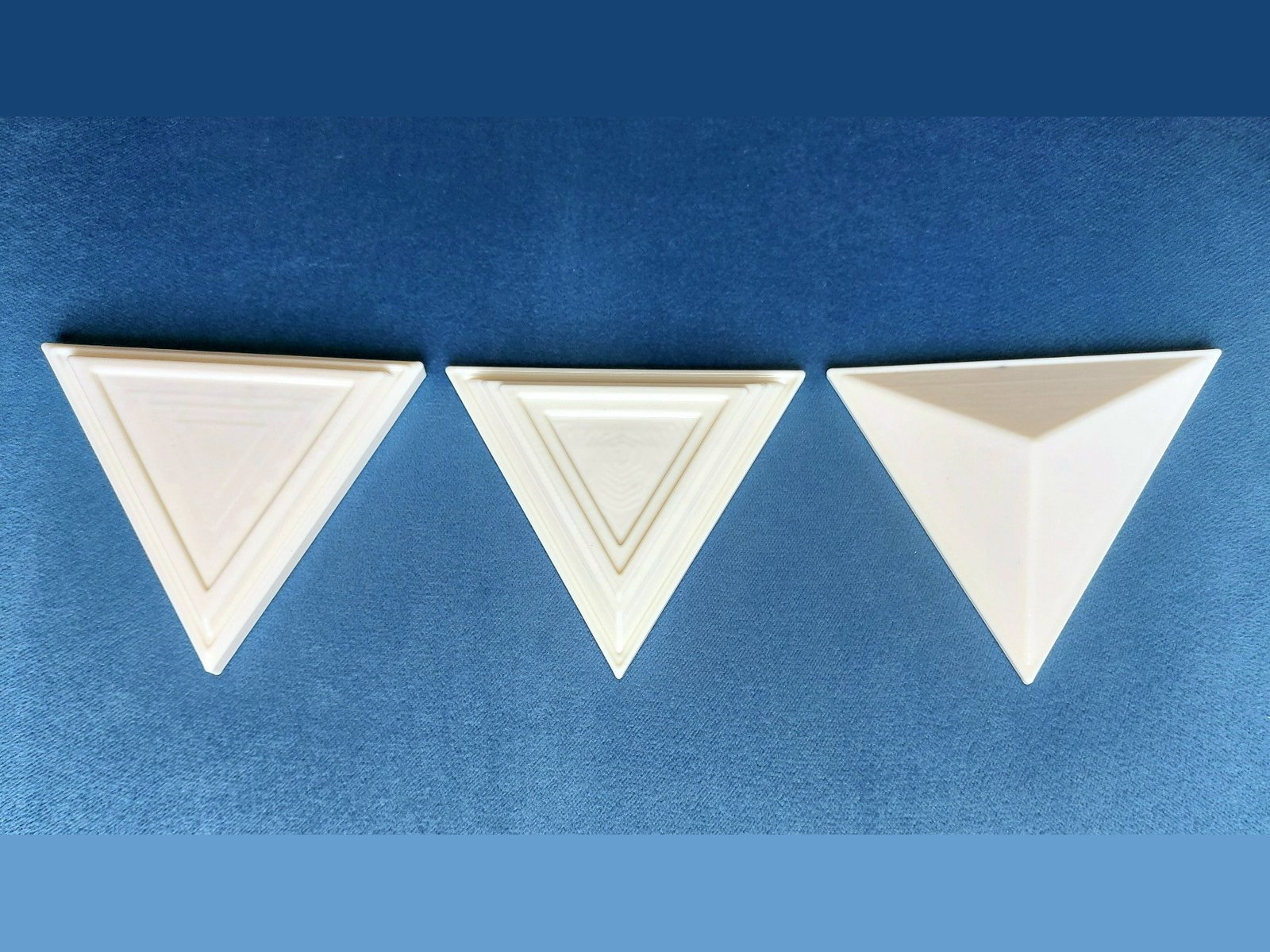

nyomtatványok

3d alkatrész nyomtatás

a kék logóból medálok is készültek

ipari 3d nyomtatás3d alkatrész nyomtatás

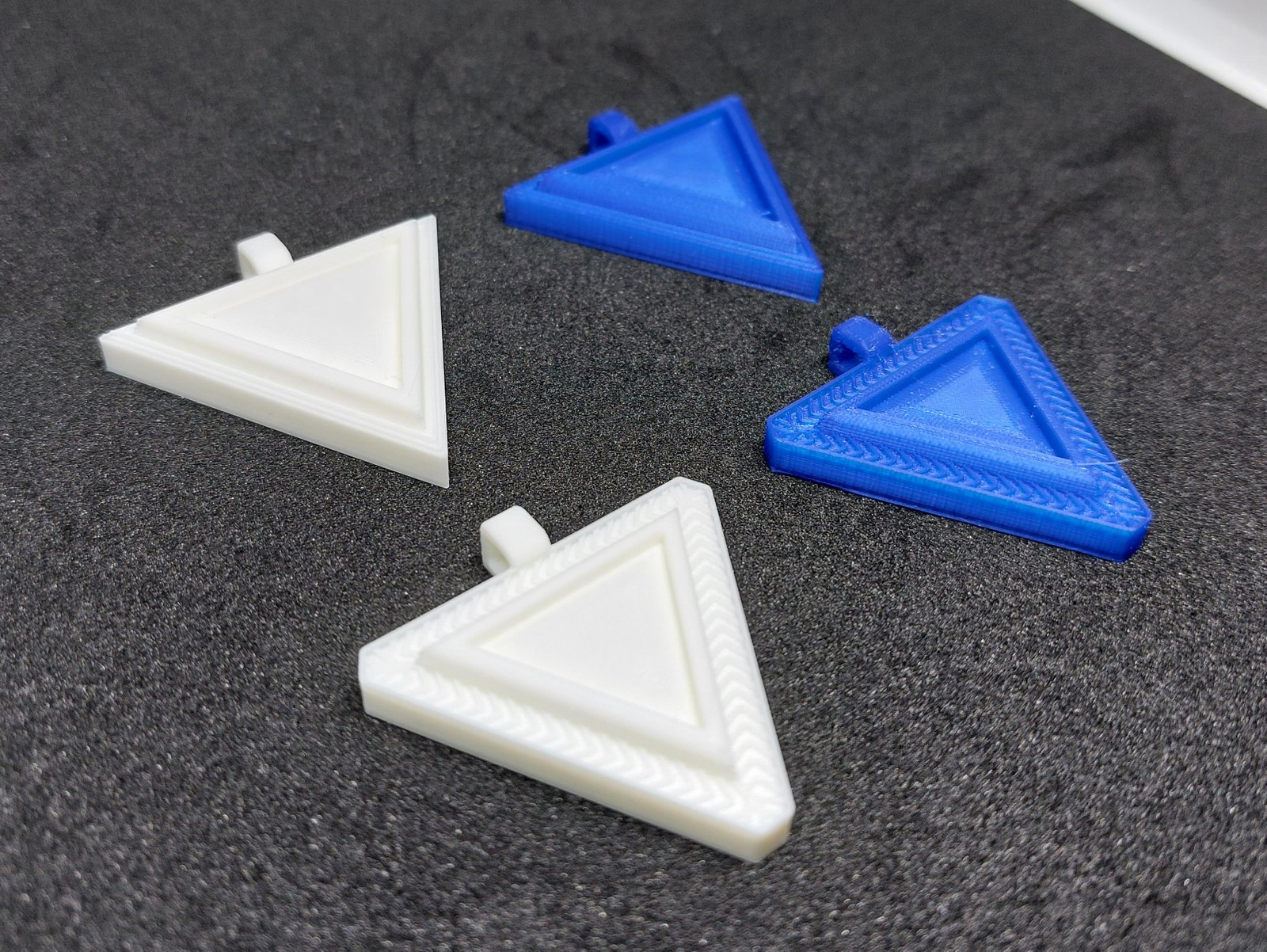

PVB anyag, kezelés nélkül, 0,2 mm-es szerszámmal

3d alkatrész nyomtatás

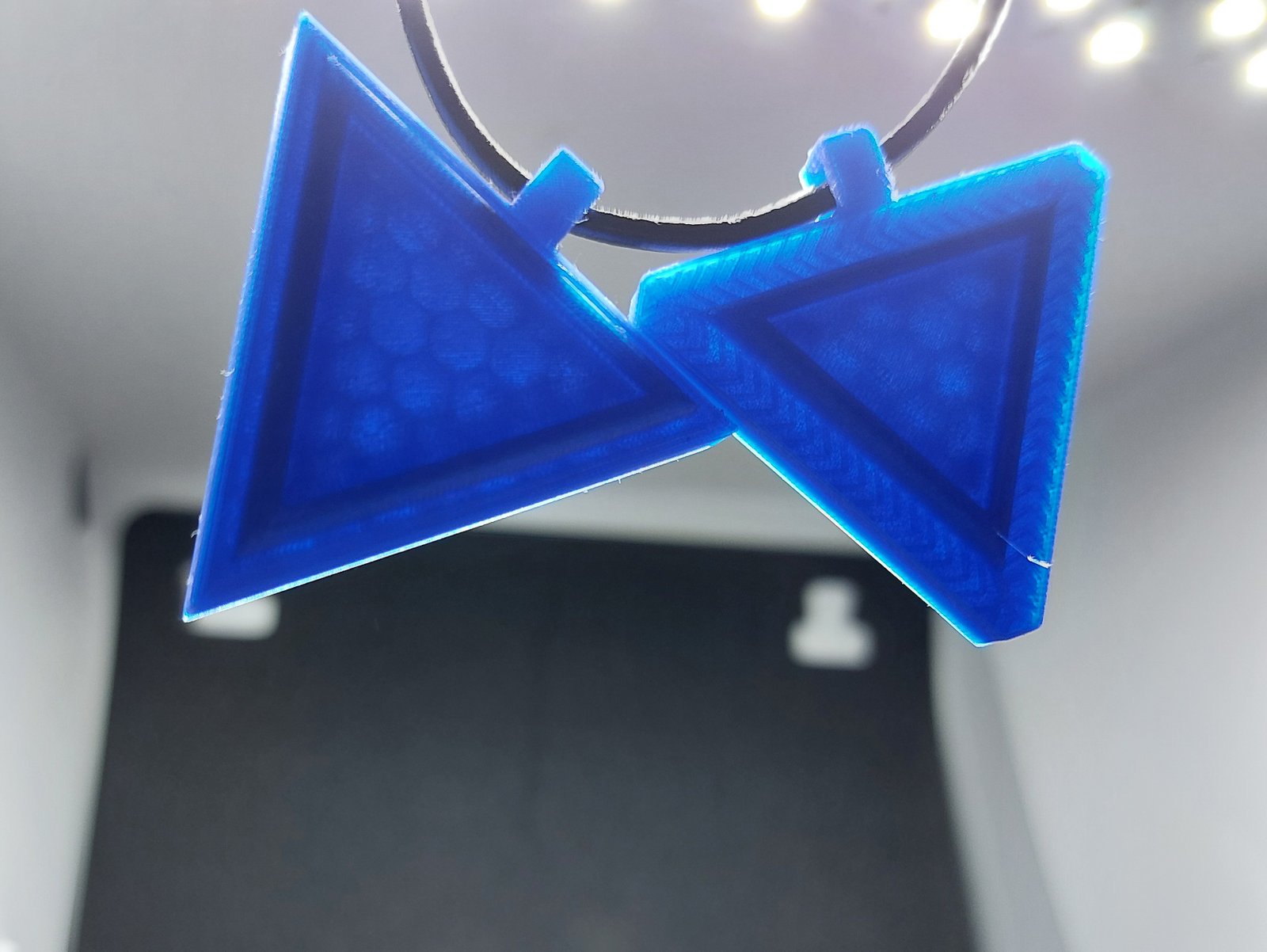

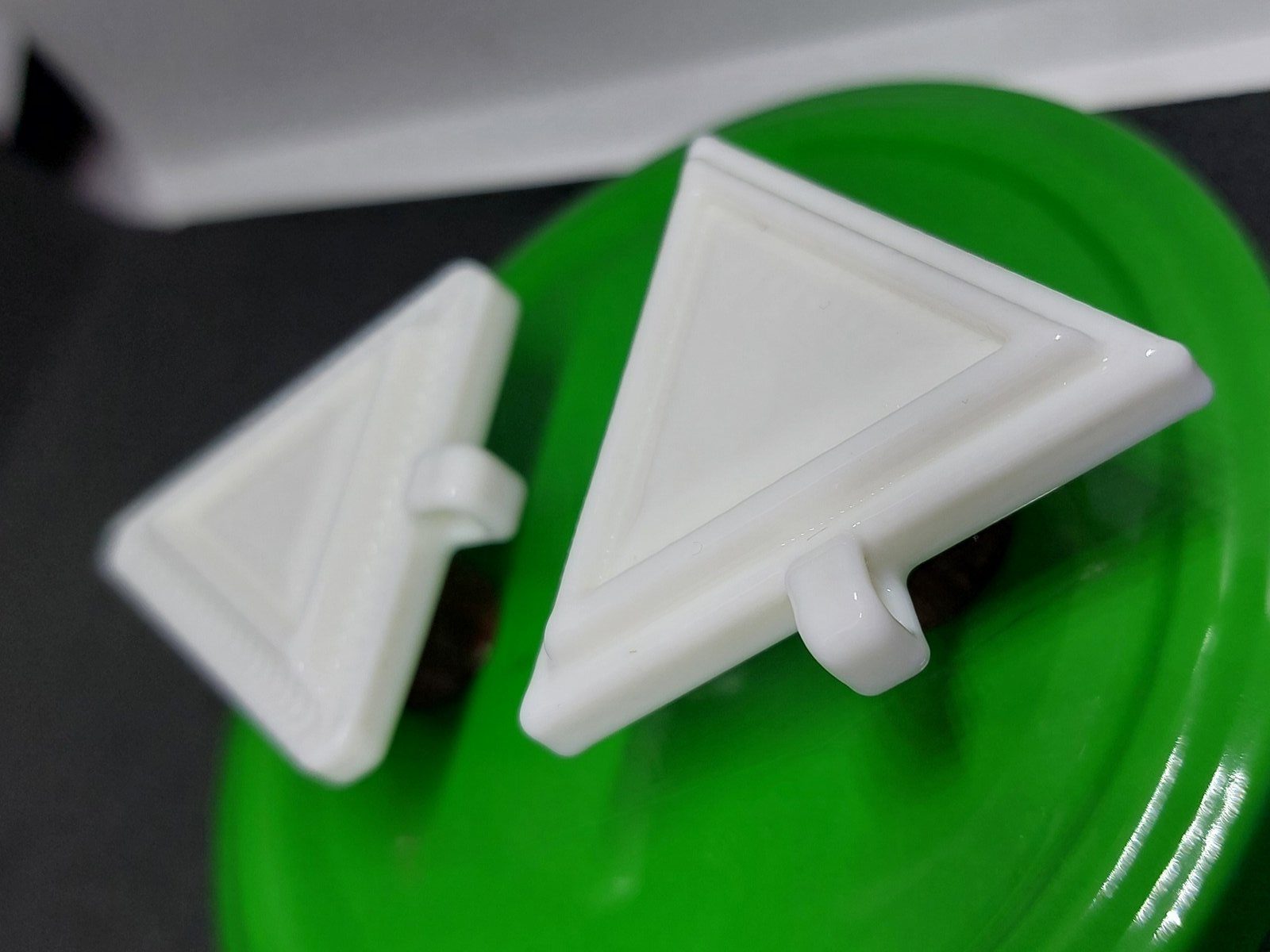

alkoholos gőzölés után fényes felületet kaptunk

3d alkatrész nyomtatás

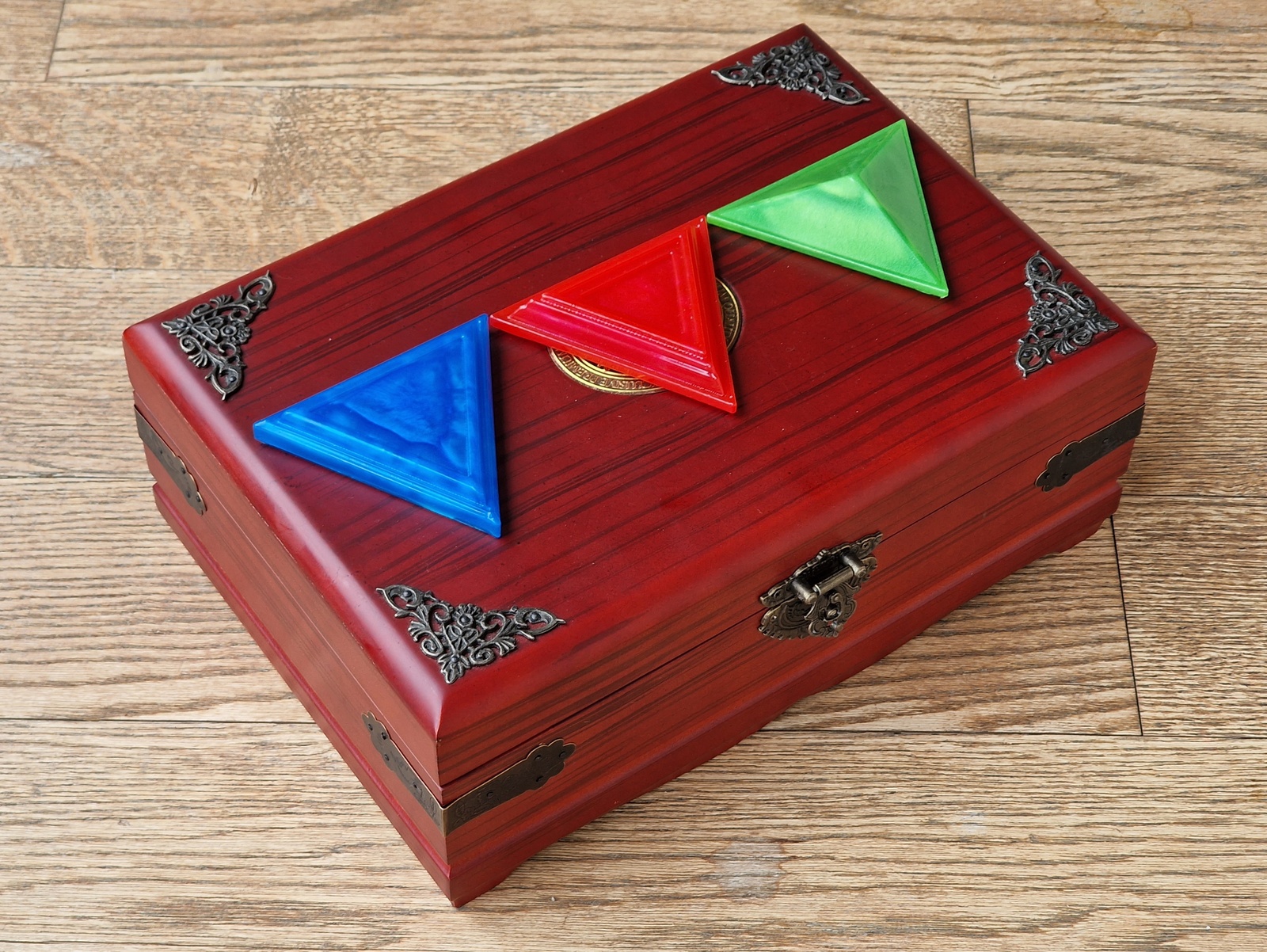

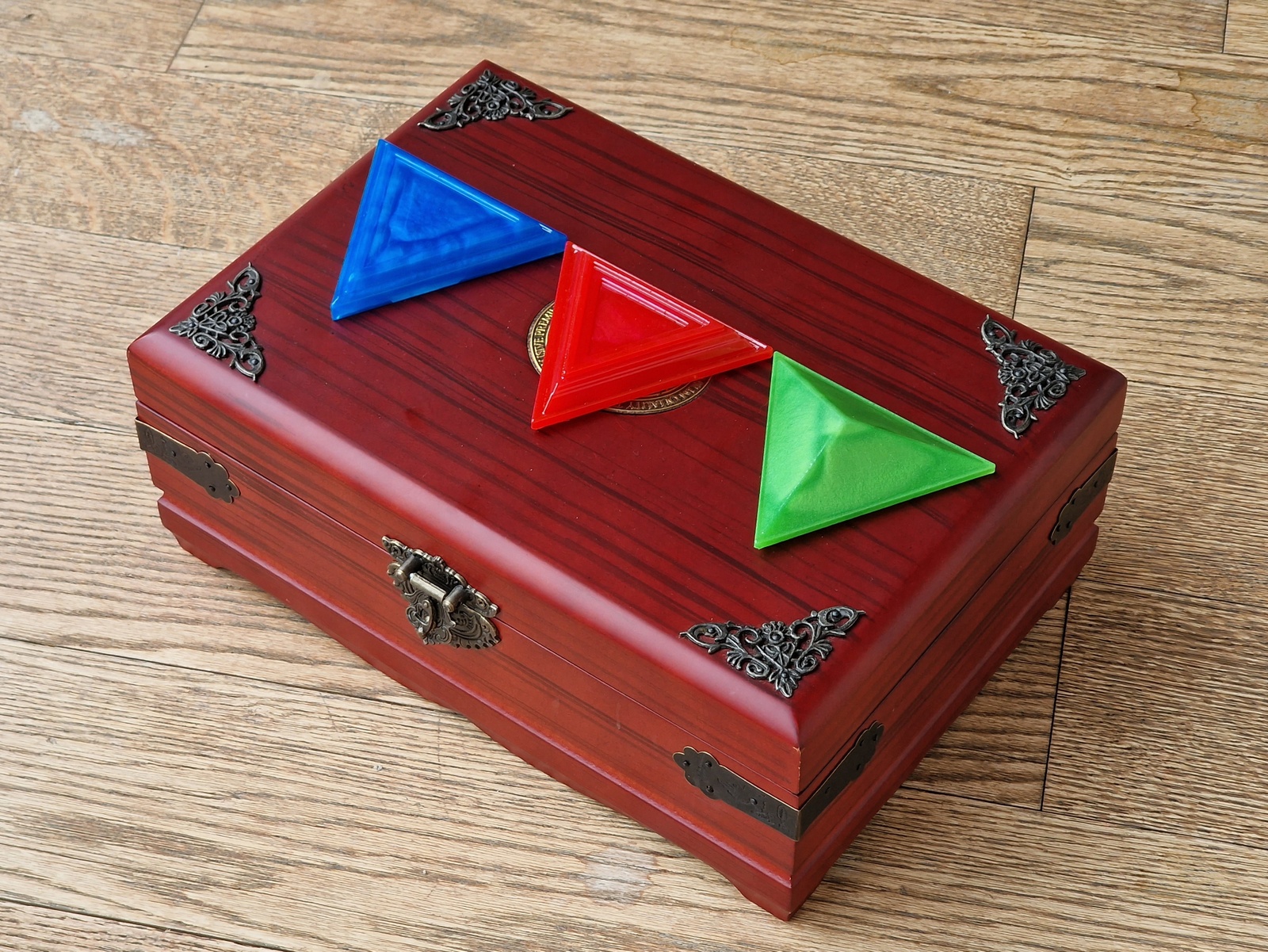

egy kincsesláda tetejére kerültek a logók

ipari 3d nyomtatás3d alkatrész nyomtatás

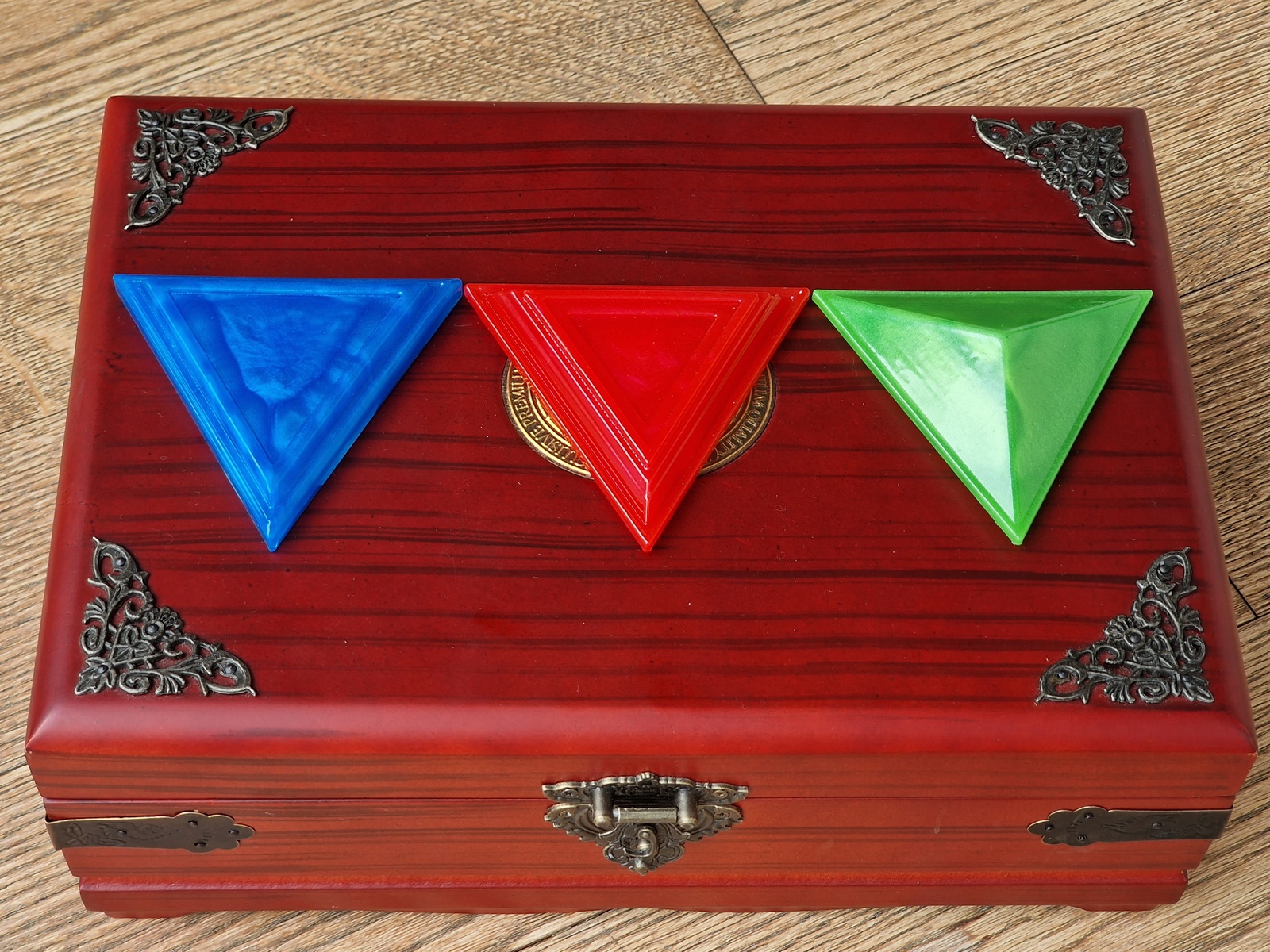

másik szögből

3d alkatrész nyomtatás

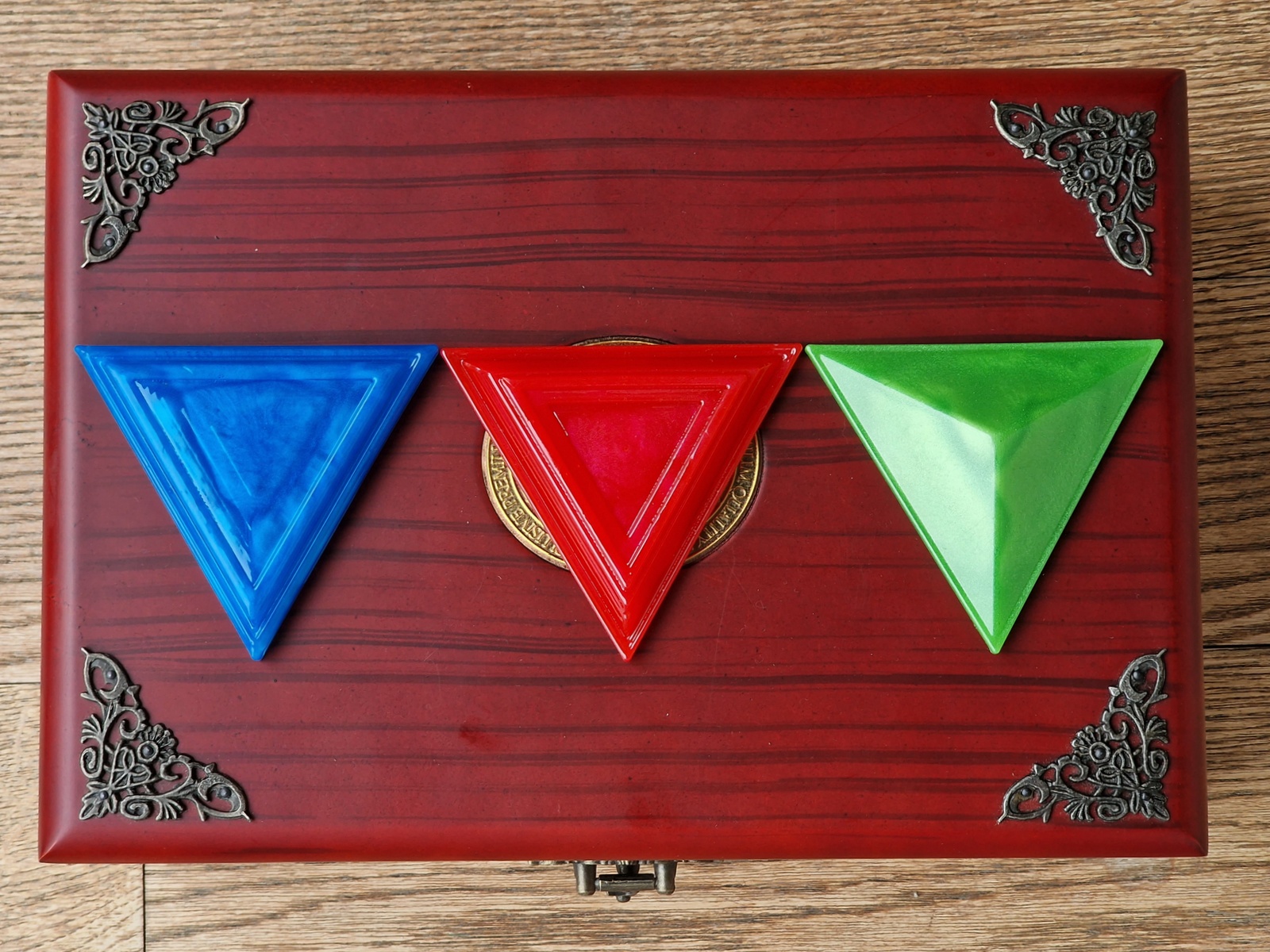

a háromszögek szemből
